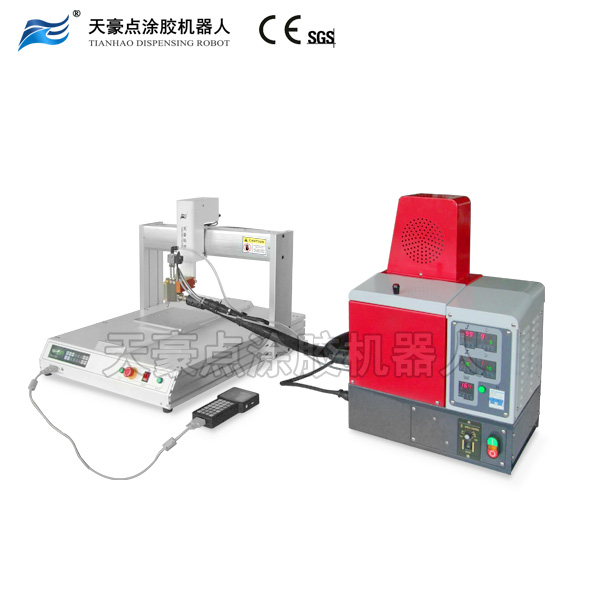

機器搭載熱熔膠專用精密定量控膠系統，一般適用于各種熱熔膠膠水的產品點涂膠工藝，如鞋底、汽車遮陽板等，其可代替人工在各種平面或曲面的產品上進行定量自動點涂熱熔膠作業。
產品視頻產品質保
| 產品介紹 涂膠效果 |
 |
| 產品視頻 |
| 產品應用 |
 |
適用于熱熔膠點涂膠產品工藝需求的自動精密定量作業。 | |||
 | |||

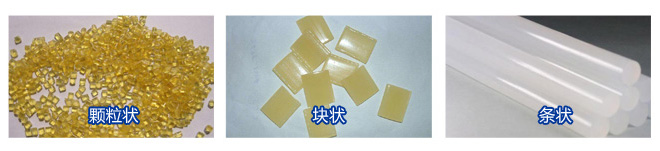

常用膠水特性：熱熔膠等加熱性流體。 | |||
 | |||
| 技術參數 | |||
| 規格型號ITEM | TH-2004D-300 | TH-2004D-400 | TH-2004D-500 |
| 移動范圍 X/Y/Zworking range | 300 x 300 x 100mm | 400 x 400 x 100mm | 500 x 500 x 100mm |
| 外形尺寸 Dimensions (WxDxH) | 500 x 580 x 610mm | 600 x 680 x 610mm | 700 x 780 x 610mm |
| 本體重量 Weight | 34kgs | 39kgs | 46kgs |
| 質量標準 Standard | CE認證CE Approved | ||
| 最大負載 XY/ZMaximum Load | 10 kg / 3 kg | ||
| 重復精度 Repeatability | ±0.01mm | ||
| 定位精度 Resolution | ±0.02mm | ||
| 移動速度 XY/Z Speed | 0-800/350 mm/Axis | ||
| 軌跡存儲量 Data memory capacity | 9999組（1000步每組）9999Group（1000Point/Group） | ||
| 顯示方式 Display way | 液晶顯示屏LCD display | ||
| 驅動系統 Drive System | 微步進精密馬達Precision micro-stepper motor | ||
| 傳動方式 Transmission | 同步帶/精密直線導軌Timing Belt/ Precision Linear Guides | ||
| 編程模式 Edit Programming | 天豪手持編程器 Handheld Programmer | ||
| I/O訊號 I/O Signals | 4 Inputs / 4 Outputs （可選配 Option） | ||
| 數據導入Port allows for data | USB導入口允許數據在電腦和設備中傳輸及CAD圖形導入轉化運動軌跡識別功能 | ||
| 插補功能 Patterns | 點/線/圓弧/3DLines, Circles, Arcs, Continuous Paths, XYZ simultaneous (CP) 3D | ||
| 電源輸入 Power Supply | AC110V/220V (內部開關轉換)Internal conversion | ||
| 工作環境溫度 Working Temperature | 0 ～40℃ | ||
| 工作環境濕度 Relative Humidity | 20～90% （無結露）(no condensation) | ||
| 氣源輸入 Air Input | 用于控膠系統5~7bar（1bar=1.01972kg/cm2=14.5038psi） Using for feed system | ||
TH-2004D-300 外觀尺寸示例 |
| 產品優勢 機器特色 |
 | Z軸采用剎車馬達，防止機器斷電意外下降產生安全問題 |  | 日本原裝雙微軌，更加保證了機器的穩定可靠 |

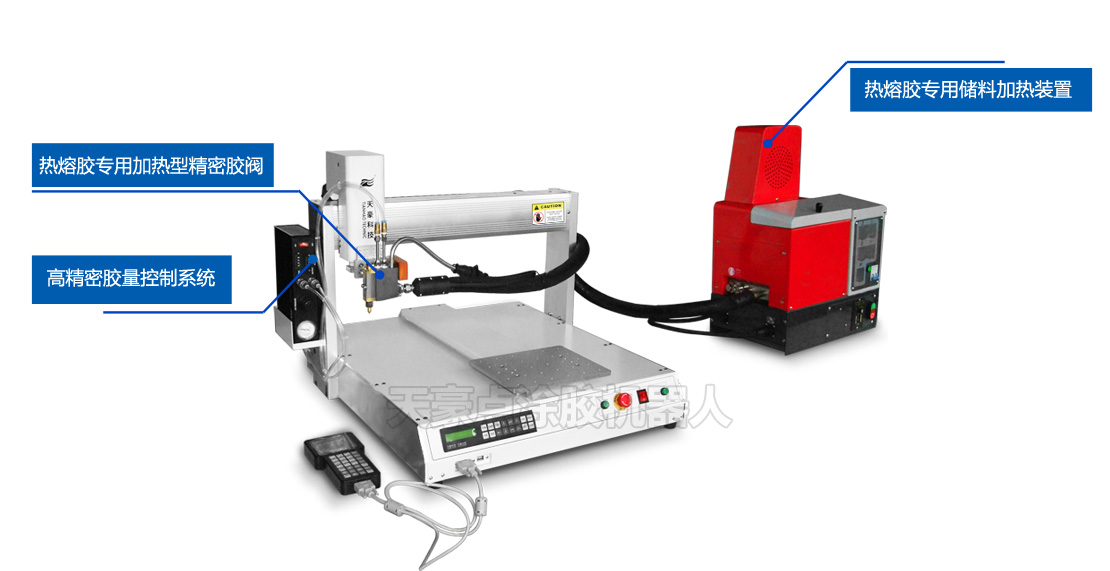

| 可顯示程序圖形及加工狀態，直接導入CAD文件，配套提供的天豪圖形編輯軟件可導入，如 .NC、 .AI、 .DXF、 .JPG、 .BMP等格式文件 |  | 膠閥式熱熔膠專用精密定量控膠系統，搭配機器實現熱熔膠的定量自動點涂膠作業。 |  |
| 細節描述 |
 |  |  |  |
| 人性化設計 | 規范化線號標注 | 激光切割鈑金 汽車烤漆工藝 | 航空鋁型材材料，穩固輕巧便于運輸 |
 |  |  | ||
| 機器上所有螺絲統一采用304不銹鋼材料，防銹耐腐不易滑牙，每個螺絲的固定都經過扭力測試工具的檢測 | 高精密水平檢測儀器，確保機器運行工作中的平整性 | 規范化生產工藝文件，每臺機器的產出均經過110道的生產工序和74道的檢測工序的嚴格把關 | ||
| 每道生產檢測工藝都來自于天豪工程師多年累積的經驗所得，它是能保證天豪機器長久穩定運行的根基；每一項的技術革新，都離不開天豪工程師的辛勤付出；每臺送到客戶手上的天豪產品，都來自于天豪所有員工的團隊協作，為其保駕護航。 | ||||
| 產品售后服務 產品質保 |
| 1. | 凡購買天豪正品機器均享受五年免費質保的服務（人為損壞、不可抗拒的自然災害及相關耗材不在服務范圍內）；同時 終身享受一年免費一次的保養服務； |
| 2. | 售后承諾：若機器出現問題，在工作日內，我們2小時內給予有效答復，24小時內給予相應解決方案； |
| 3. | 在正常使用情況下，五年內若有質量問題，一律免費修理以及免費更換，但如果是用戶操作不當，使機器超負荷、發生 碰撞等問題而造成機器損壞，本公司會提供相應服務，可一切費用由用戶承擔； |
| 4. | 如機器電機、馬達等重要部件，免費保修五年，若出現質量問題，并且自行維修困難，可將機器郵寄到我公司，您將得 到免費的維修；（因用戶操作不當損壞的，將收取用戶相應的費用）； |
| 5. | 對于超過保修期的機器，若機器出現損壞，仍可以將機器郵寄到我公司進行相應的維修服務，但需要用戶承擔個別部件 的成本費； |
| 6. | 收貨時請您務必當著送貨人員的面拆開驗貨并經確認無誤后再簽名簽收。如機器外表面有明顯的因摔、撞、擠、壓引起 的損傷，請務必讓送貨人員將不良情況注在簽收單上且拒收，并馬上給我們電話聯系，以保證您的利益，否則，公司當您收到的貨是完好的。然而，若您未能做到 當面拆包驗貨（注意：代簽收的也視為本人親自簽收），而等送貨人員離開后再聯系反映機器及配件有丟失，數量不符，損壞嚴重等問題，我公司恕不負責，因此 ，為了保障您的利益，請務必當面拆包驗貨； |
| 7. | 我公司為購買者提供安全便捷的運輸服務。此外，非我公司授權銷售的機器，如遇質量問題，我公司概不負責。 |
